SB-20CNC-sarjan täysautomaattinen serpentiinitaivutin

Takaisin

  • SB-20CNC-sarjan täysautomaattinen serpentiinitaivutin
  • SB-20CNC-sarjan täysautomaattinen serpentiinitaivutin
  • SB-20CNC-sarjan täysautomaattinen serpentiinitaivutin
  • SB-20CNC-sarjan täysautomaattinen serpentiinitaivutin

Ominaisuudet

Perusparametrit

Video

Teollisuuden sovellukset

Ota yhteyttä

Ominaisuudet

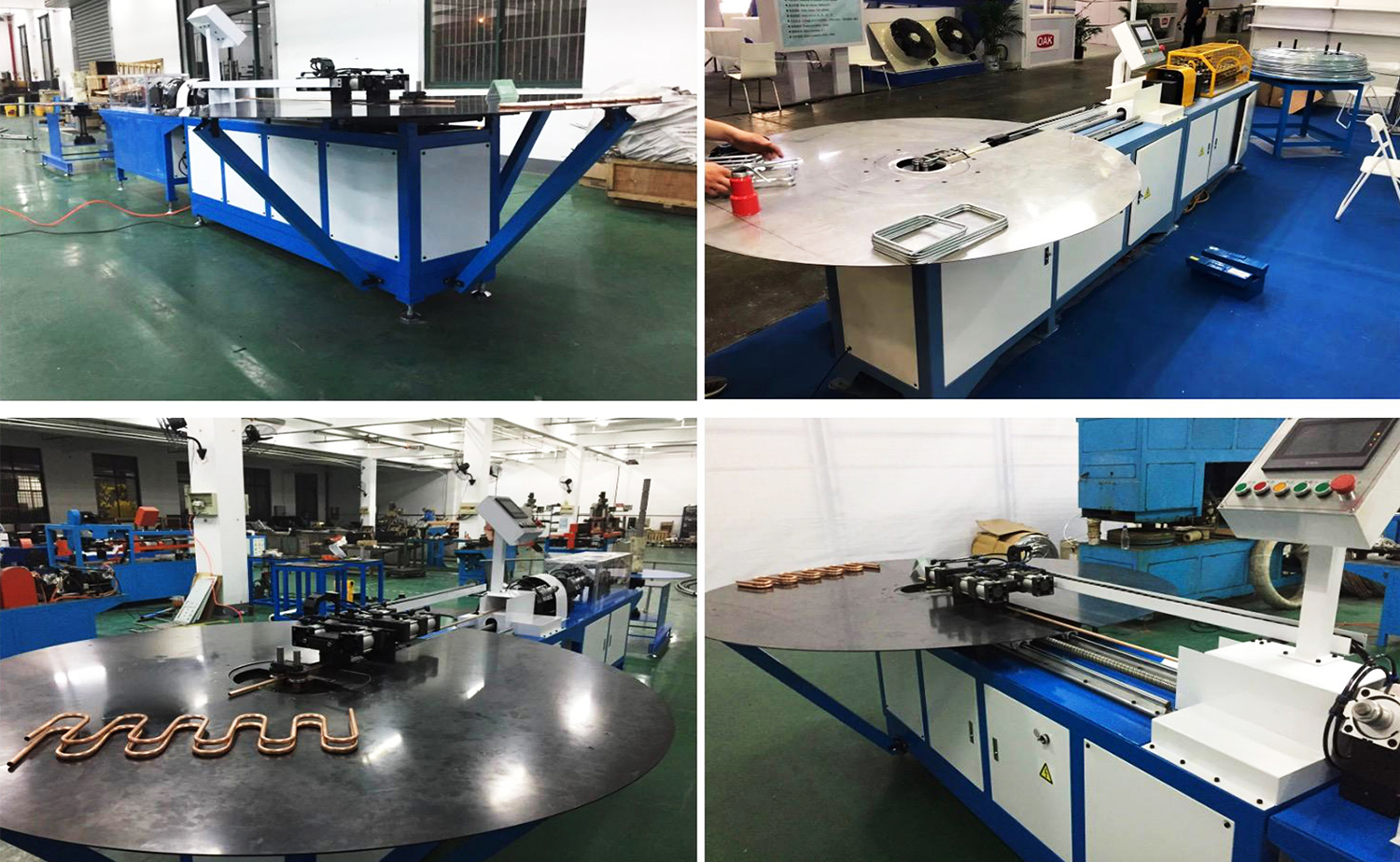

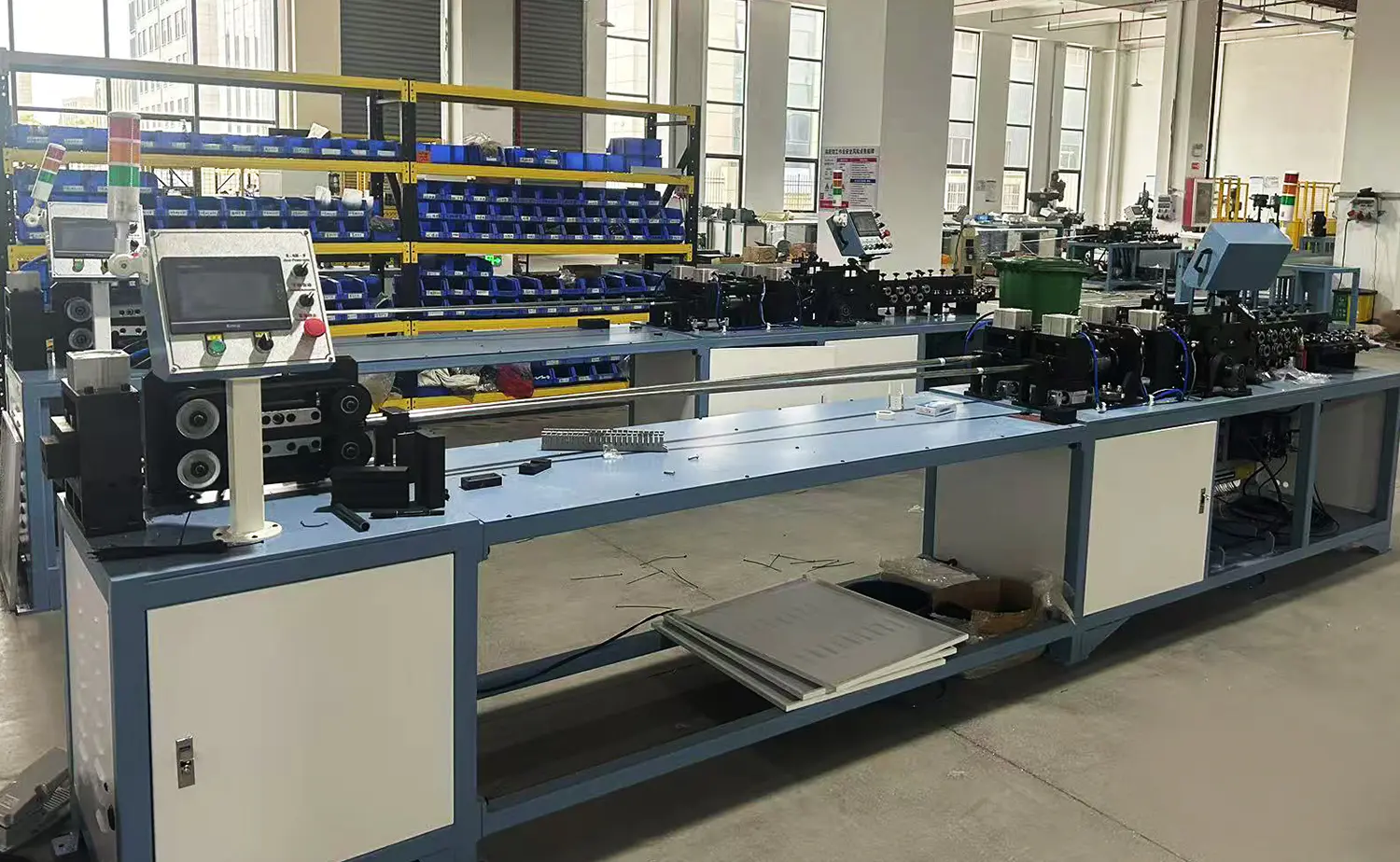

Täysin automatisoitu serpentiinitaivutin yhdistää kelan purkamisen, oikaisun, leikkaamisen ja taivutuksen yhdeksi toimenpiteeksi, joka on erityisesti suunniteltu yksittäisten alumiini-, kupari- tai Bundy-putkien käsittelyyn. Perinteisiin manuaalisiin menetelmiin verrattuna tämä automaattinen järjestelmä lisää merkittävästi tehokkuutta ja alentaa työvoimakustannuksia.

Kolmiosainen kiristyssuutin minimoi putken vääntymisen varmistaen tasaiset ja tarkat leikkuureunat. Erittäin tarkka samankeskisyys säilyy, mikä varmistaa erinomaisen hitsauslaadun myöhemmissä prosesseissa. Lastuton leikkausjärjestelmä käyttää 360° pyörivää leikkausta kaksipistekiinnityksellä, mikä varmistaa puhtaat leikkaukset ilman materiaalihävikkiä.

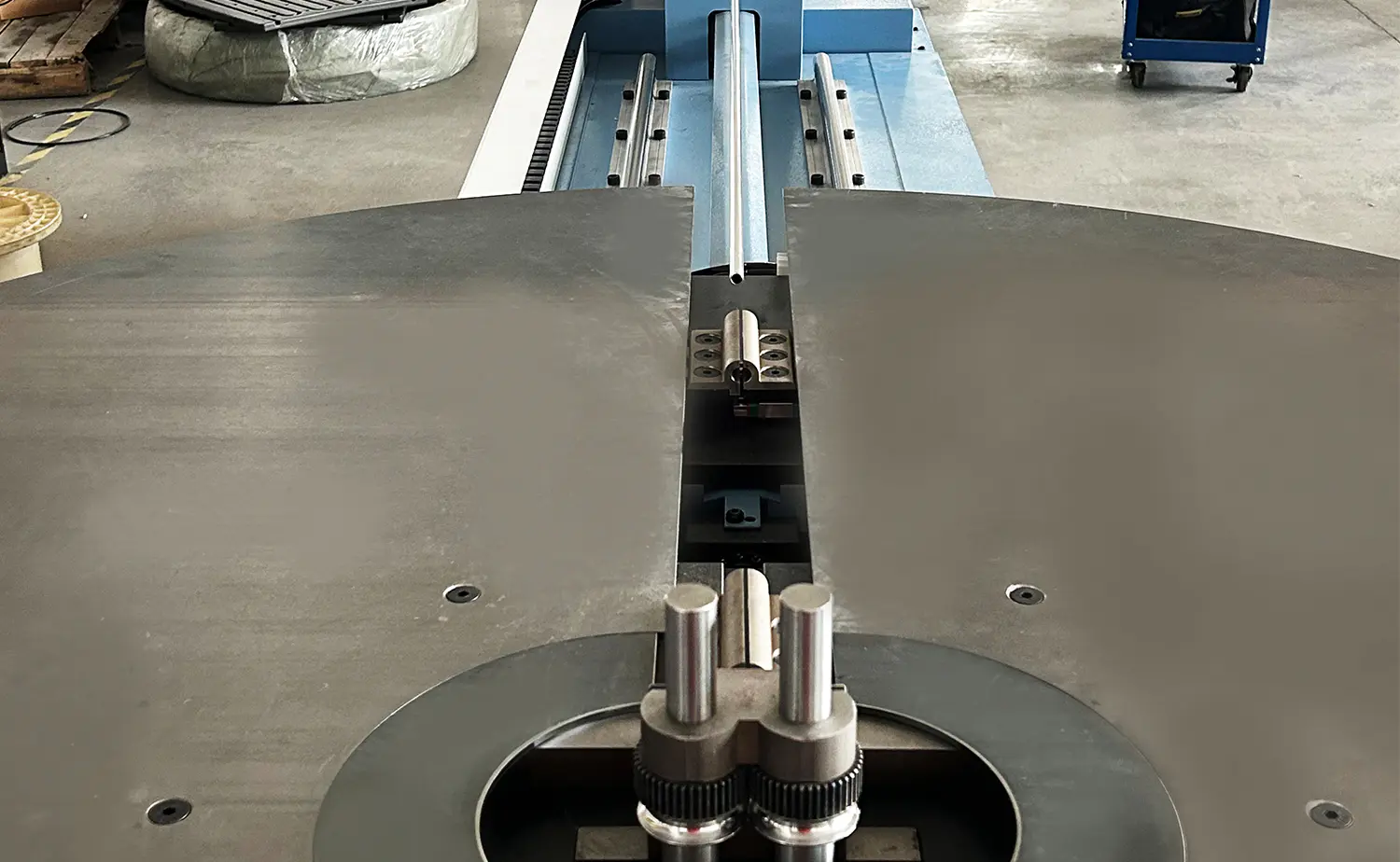

Koneessa on patentoitu servo-ohjattu taivutusjärjestelmä, joka on suunniteltu saavuttamaan tarkat taivutuskulmat ja -suunnat. Erityisesti suunnitellut taivutustyökalut takaavat tasaiset taivutussäteet minimaalisilla muodonmuutoksilla, mikä johtaa laadukkaisiin, visuaalisesti näyttäviin mutkoihin.

Parametritaulukko

Tekninen pääparametri

Parametri Data
Putken materiaali Kupariputki / alumiiniputki / Bundy-putki
Ilmanpaine 0,5-0,6 MPa
Hydraulinen paine 5-7 MPa
Putken halkaisija Φ3-20 mm (vaihda muotti)
Putken seinämän paksuus 0,3-1,5 mm
Taivutuskapasiteetti Yksi putki
Taivutuskulma 1-210 astetta
Taivutussäde R11 ~ R50 (vaihda muotti)
Taivutusajat Jopa 110 kertaa/jakso
Ruokinnan pituus 10-700 mm/kerta, voi syöttää useita kertoja
Pöydän koko Φ1-5 m (voidaan mukauttaa)
Ohjausjärjestelmä PLC-ohjaus / kosketusnäyttö
Moottorin teho 9 kW
Sähköjärjestelmä 380V, 50Hz, 3-vaihe (muokattu)
Mitat 2350 × 780 × 1590 mm 1570 × 530 × 1170 mm (ei sisällä pöytää)

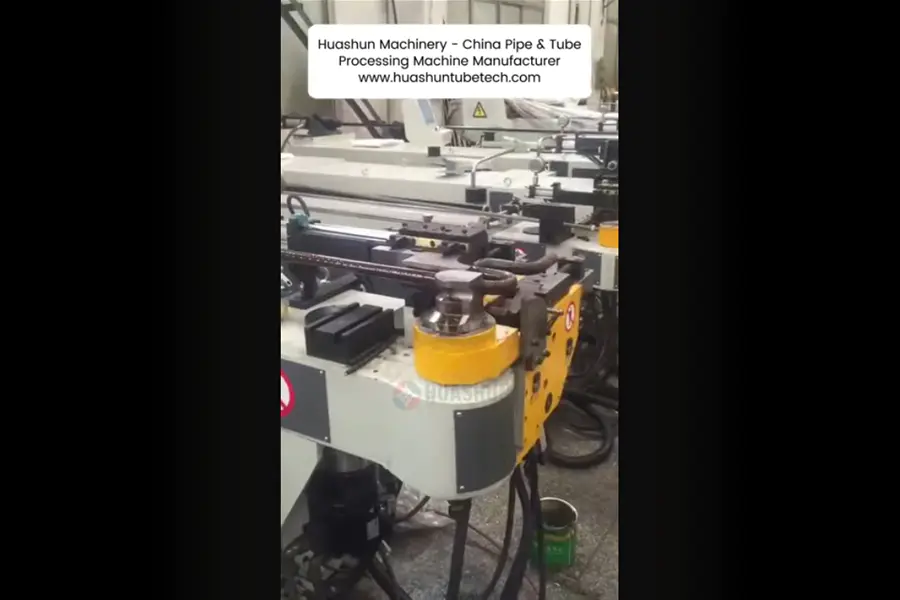

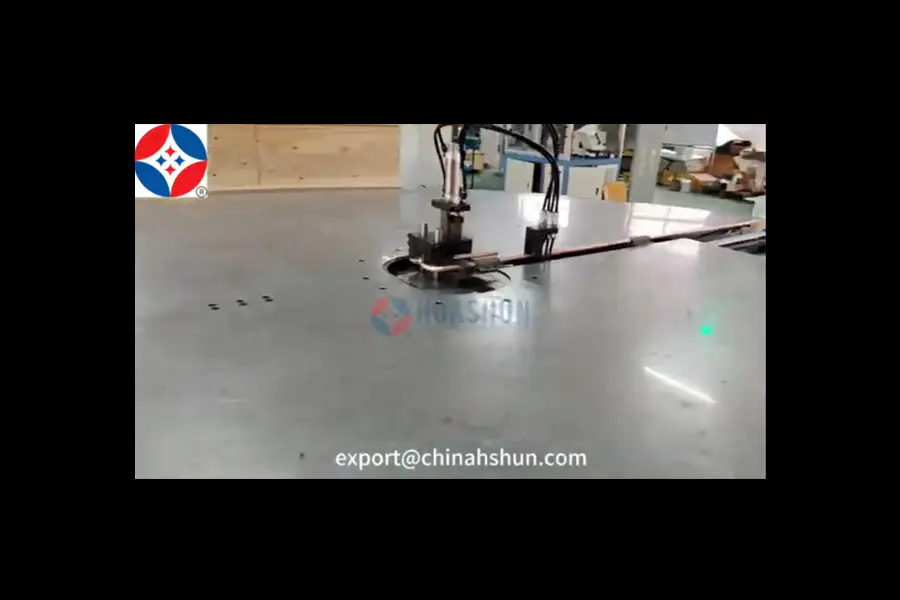

Video
