SC-4-1000A automaattinen putken oikaisu lastuton leikkauskone

Takaisin

  • SC-4-1000A automaattinen putken oikaisu lastuton leikkauskone
  • SC-4-1000A automaattinen putken oikaisu lastuton leikkauskone
  • SC-4-1000A automaattinen putken oikaisu lastuton leikkauskone

Ominaisuudet

Perusparametrit

Video

Teollisuuden sovellukset

Ota yhteyttä

Ominaisuudet

1. Kolmiosainen kiristysmuotin rakenne vähentää tehokkaasti putken vääntymistä ja tarjoaa puhtaan ja sileän leikkauspinnan optimaalisten tulosten saavuttamiseksi.
2. Tarkalla samankeskisyydellä kone varmistaa erinomaisen kohdistuksen, mikä edistää korkealaatuisia hitsejä seuraavissa käsittelyvaiheissa.

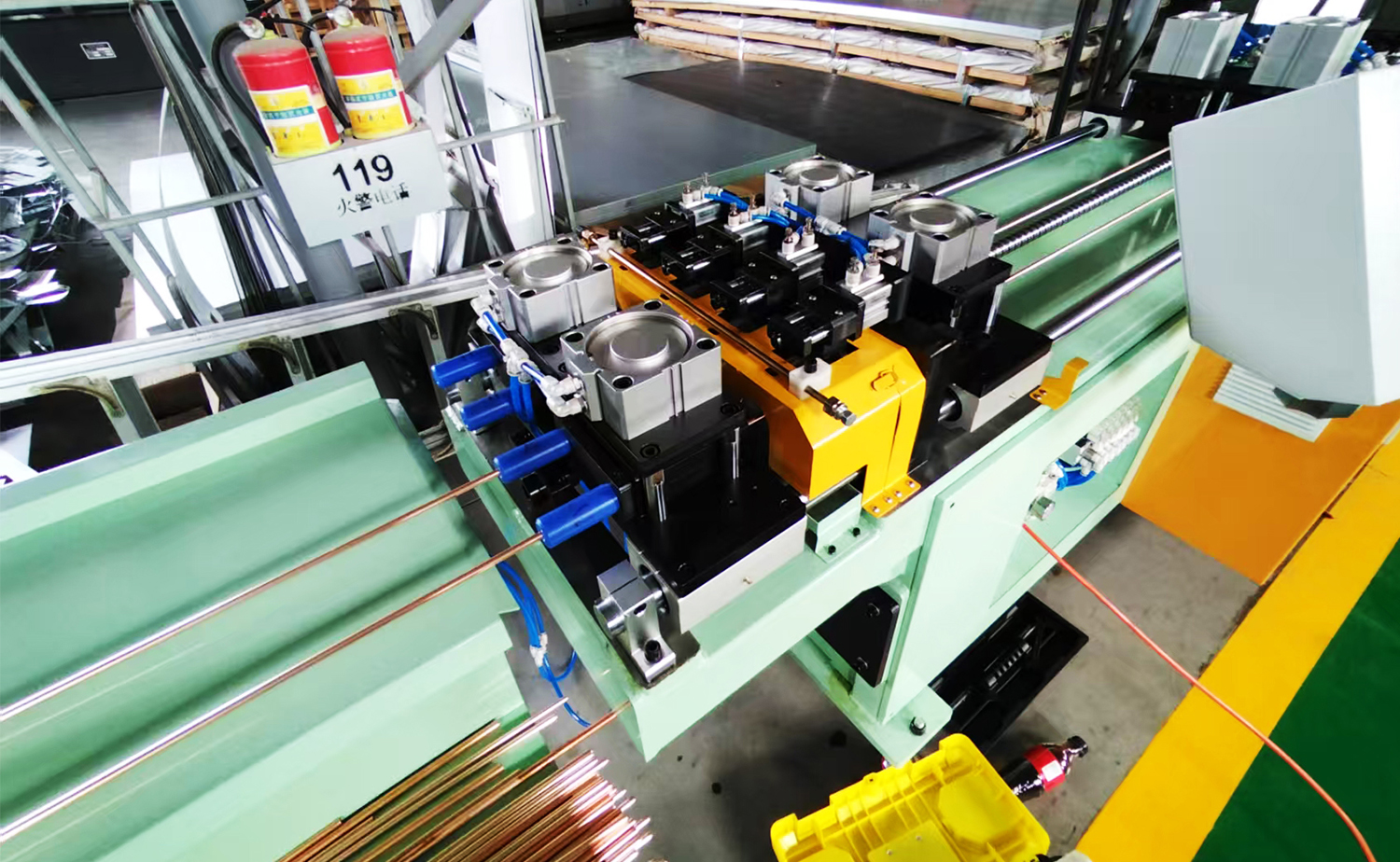

3. Hyödyntämällä lastutonta leikkaustekniikkaa, järjestelmässä on 360° pyörivä leikkaus ja kaksipistekiinnitys, mikä tarjoaa tehokkaat ja tarkat leikkaukset ja minimoi jätteen.

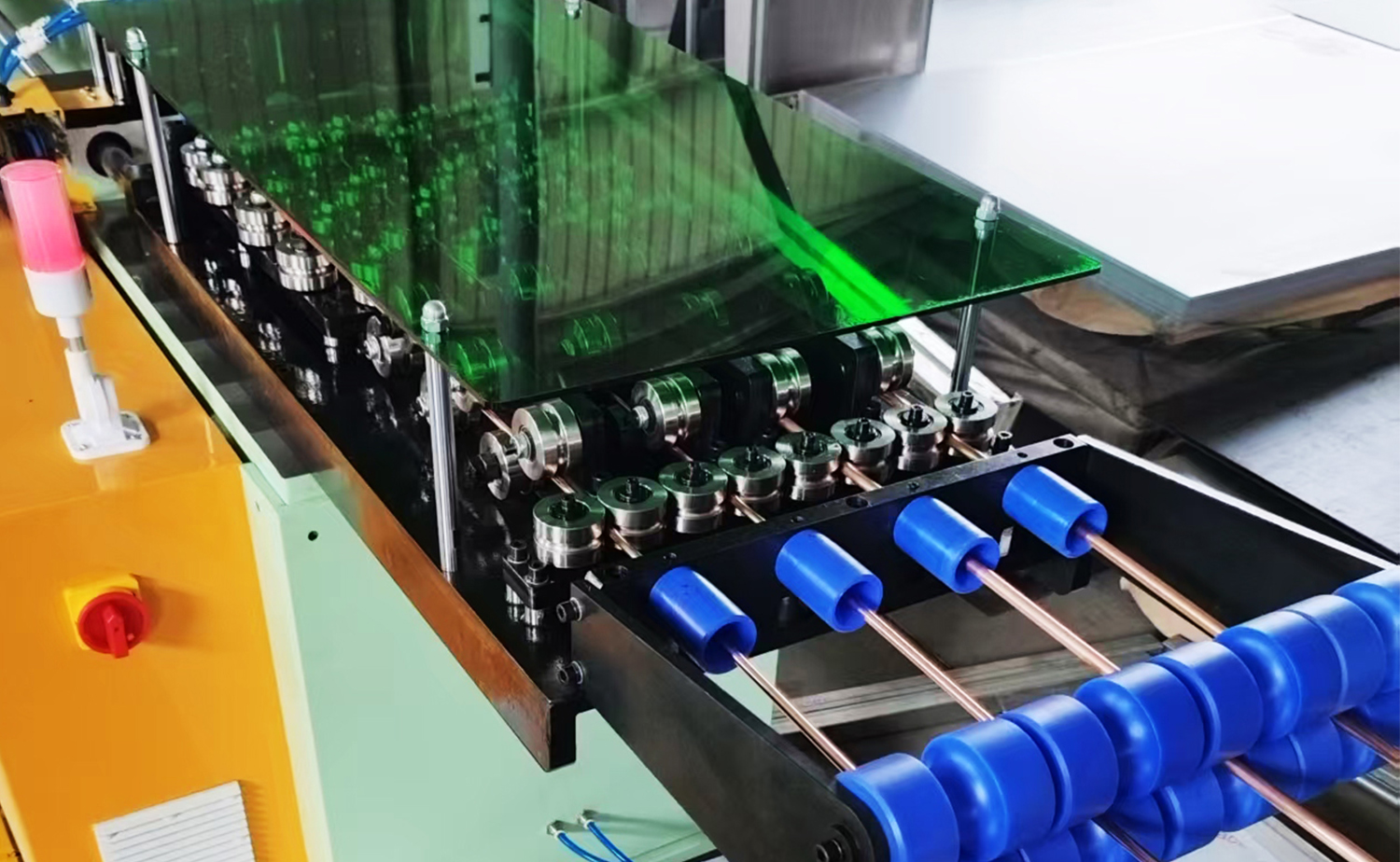

4. Nailoninen oikaisupyörä, joka on yhdistetty "U"-muotoiseen kumihihnaan, ohjaa putkea varovasti ja estää pinnan vaurioitumisen tai naarmuuntumisen käytön aikana.

Parametritaulukko

Tekninen pääparametri

Tuote Parametri Huomautus
Materiaali Kirjoita TP2 kupariputki (M/M2), 6063 pehmeää alumiinia tai vastaavia vakiotuotteita
Kupari OD&paksuus Ulkopinta: ø16, ø18, ø22, ø28; Seinän paksuus: 1-2 mm
Kelan mitat ja paino Kelattu tyyppi (puinen kela OD: 1070mm, paksuus: 300mm); Sisäreikä: 136 mm
Käsittelykyky Leikkausten määrä sykliä kohti 1 kpl 1 1 1 1 asettelu
Leikkauspituus Min: ≥60mm; Max: 10 000 mm
Kerran ruokintahalvaus 1000mm (servomoottorin kuularuuvisyöttö)
Tuotannon tehokkuus 6 leikkausta/min (L=1000mm, ø16 putki esimerkkinä) vaihtelee halkaisijan ja paksuuden mukaan
Käsittelyn tarkkuus Suoraviivaisuuden toleranssi ≤3‰ (kun L < 1000mm)
Pituustoleranssi -L < 100mm: ±0,2mm-
-100–600 mm: ±0,5 mm
-600-1800mm: 0-1mm
-1800-4200mm: 0-3mm
Leikkuupään tasaisuus ≤±0,5 mm (L ≤ 1000 mm)
Pinnan kunto Ei näkyviä naarmuja, vetoa tai kolhuja kupari-/alumiiniputkissa
Ympäristö Tehoa 4 kw
Ilmanpaine 0,5–0,7 MPa
Mitat - Pääyksikkö: 3500 (P) × 950 (L) × 1400 (K) mm
- Keräusteline: 2000 (P) × 950 (L) × 800 (K) mm
Jalanjälki Yhteensä: 13 500 (P) × 1 250 (L) × 1 800 (K) mm (suositus) kelateline 3m, kelateline pääkonetilaan 5m, koneen pituus 3,5m, keräilyteline 2m
Paino 2200 kg

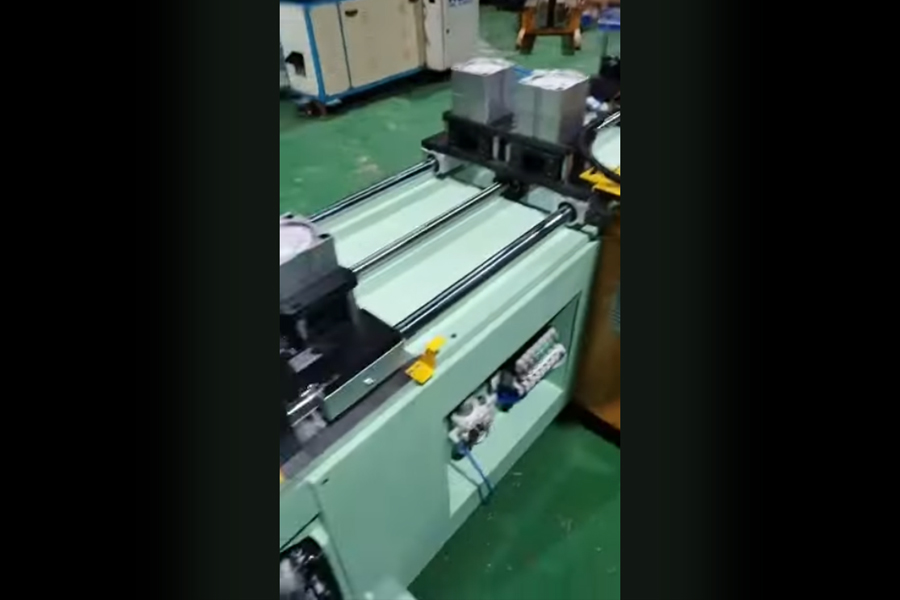

Video
