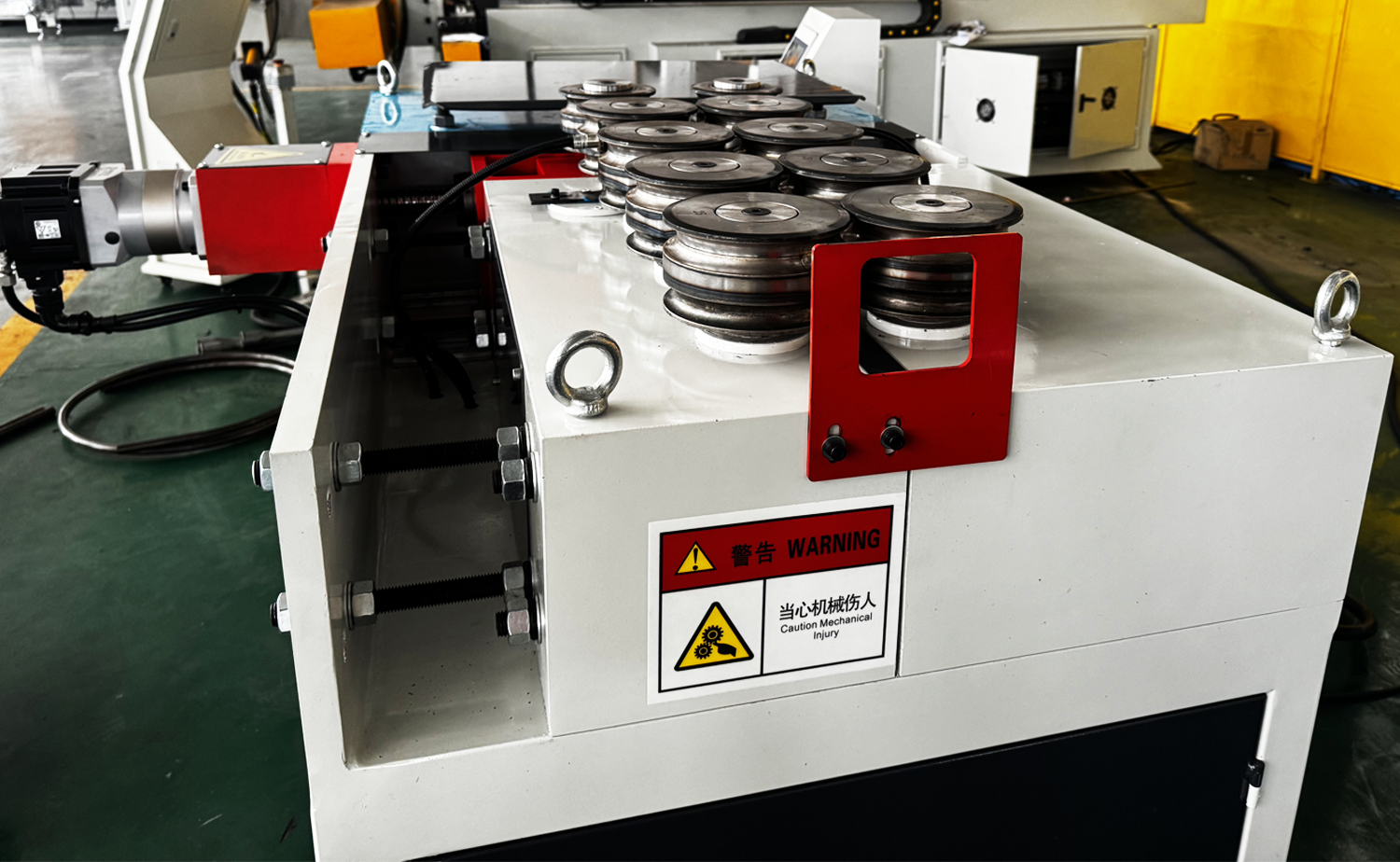

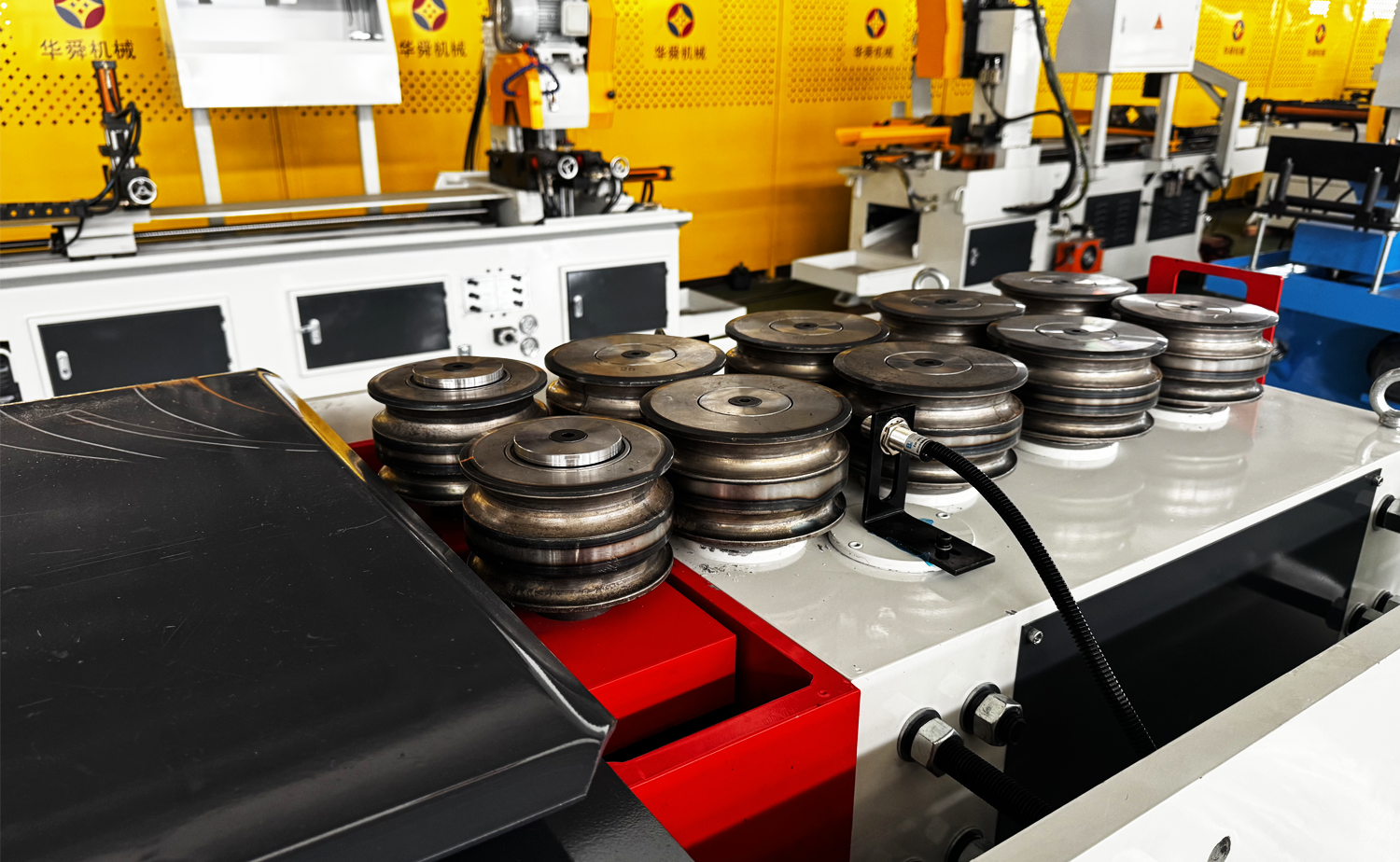

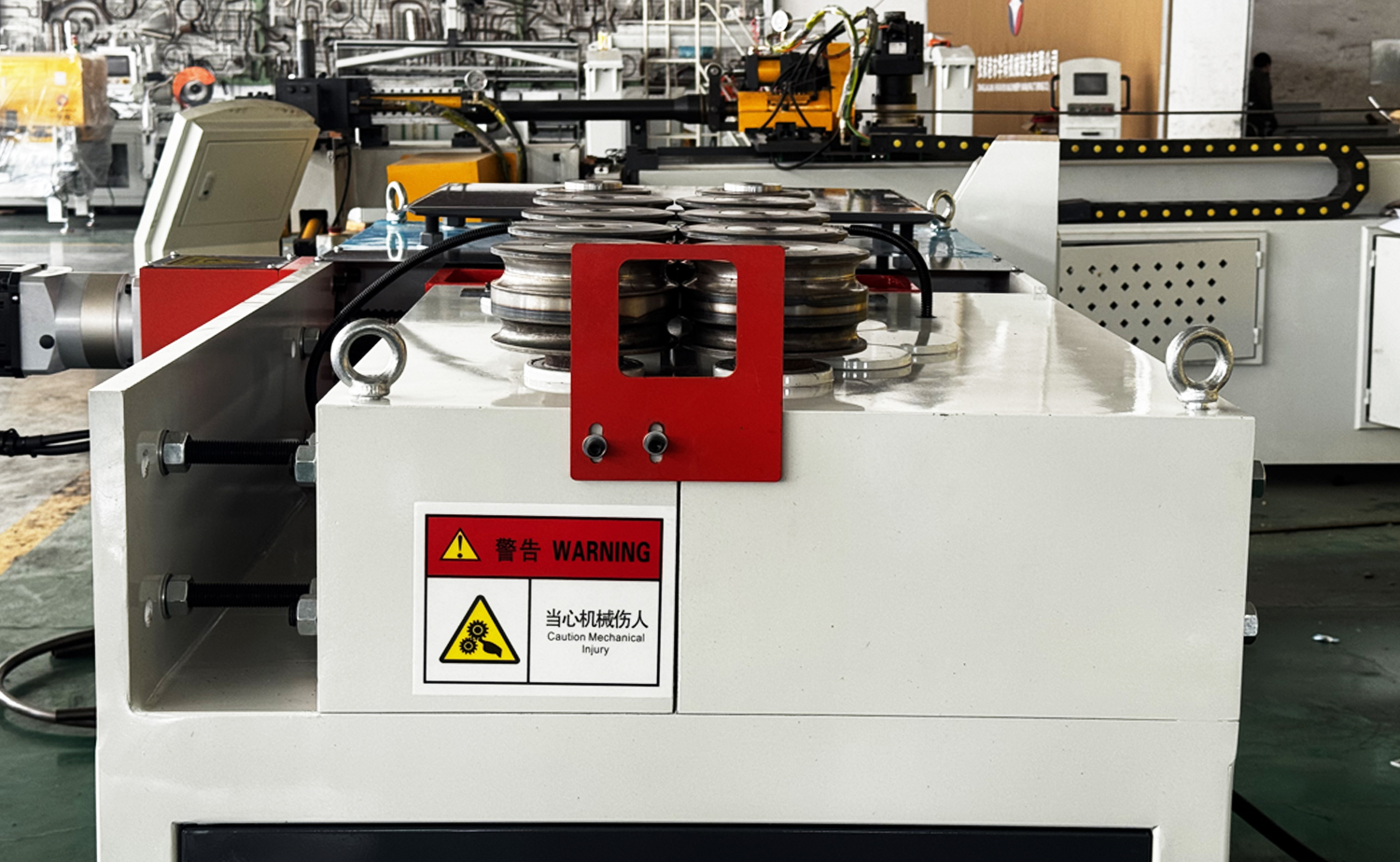

GY S Shape -sarjan pyöreän putken rullauskone

Takaisin

  • GY S Shape -sarjan pyöreän putken rullauskone
  • GY S Shape -sarjan pyöreän putken rullauskone
  • GY S Shape -sarjan pyöreän putken rullauskone
  • GY S Shape -sarjan pyöreän putken rullauskone

Ominaisuudet

Perusparametrit

Video

Teollisuuden sovellukset

Ota yhteyttä

Ominaisuudet

1.Pyöreässä valssauskoneessa on kompakti ja luotettava voimansiirtojärjestelmä, jota ohjaavat supistus ja telat. Sen pyörävetoinen muotoilu varmistaa vakaan ruokinnan ilman luistamista, joten se sopii myös ohutseinäisille materiaaleille.
2. Erittäin tarkka servomoottori ohjaa rullan asentoa useiden taivutussäteiden saavuttamiseksi samassa työkappaleessa.
3. Konetta käytetään käyttäjäystävällisen kosketusnäyttöliittymän kautta, jossa parametrit voidaan helposti asettaa tuottamaan pyöreitä, kaarevia tai kierremuotoja, joilla on eri kaarevuus.
4. Jalkakytkin sisältää hätäpysäytystoiminnon turvallista ja kätevää käyttöä varten.
5. Yksinkertaisesti muuttamalla telamuotin uran muotoa kone voi käsitellä erilaisia ​​metalliprofiileja, kuten kulmaterästä, litteää terästä, pyöreää terästä ja muita erikoisprofiilimateriaaleja.
6. Se on erityisen hyödyllinen suurisäteisten profiilien taivutuksessa, jolloin vältetään ylimitoitettujen putkien taivutusmuottien tarve – ihanteellinen lisä perinteisille yksipäisille ja kaksipäisille putkien taivutuskoneille.
7. Varustettu kahdella puristustelalla, kone voi automaattisesti muodostaa S-muotoisia käyriä molempiin suuntiin, mikä lisää joustavuutta ja laajentaa sen muotoilukykyä.

Parametritaulukko

Tekninen pääparametri

Nimi HSGY-40CNC-3X-7W HSGY-60CNC-2X(s) HSGY-60CNC-2X(s)
Max. Valssauskapasiteetti (hiiliteräs) Φ40 × 2,5 mm Φ60 × 3,0 mm Φ60 × 3,0 mm
Max. Valssauskapasiteetti (ruostumaton teräs) Φ40 × 2,0 mm Φ60 × 2,0 mm Φ60 × 2,0 mm
Min. Taivutussäde R = 4-7,5D 10-15 kertaa putken OD 10-15 kertaa putken OD
Max. Taivutuskulma Mikä tahansa pyöreä rullaus Mikä tahansa pyöreä rullaus Mikä tahansa pyöreä rullaus
Vierintänopeus 50-150mm/s 50-150mm/s 50-150mm/s
Rolling Muotin pyörimisnopeus 30 r/min 40 r/min 40 r/min
Taivutusmuotin halkaisija 136 mm 1 kw 1 kw
Taivutusservomoottorin teho 3,8kw 4,4 kW 4,4 kW
Servomoottorin tehon syöttö 1 kw 1 kw 1 kw
Koneen mitat 900x600x1500mm 1360x1220x1200mm 1360x1220x1200mm
Koneen paino 700 kg 1400 kg 1400 kg
